С 1985 года мы являемся самой специализированной компанией по производству оборудования для обогащения полезных ископаемых.
Наш встряхивающийся стол является гравитационным оборудованием для разделения мелкозернистых материалов, включая черные металлы, цветные металлы, драгоценные металлы и другие минералы. Линия разгрузки руды длинная, и концентрат и отходы хвостов могут быть точно получены после одной сортировки. В сочетании с постоянными инновациями и исследованиями и разработками оборудования для обогащения полезных ископаемых профессиональной командой JXSC, стол встряхивания широко используется и улучшает производительность и коэффициент извлечения.

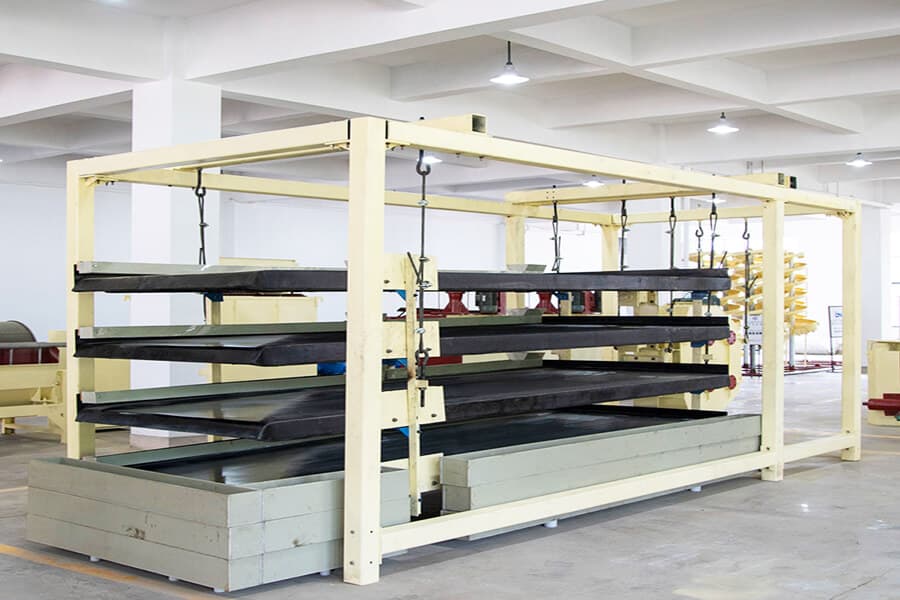

Дрожащие столы также называются концентрационными столами. Широко используется для разделения золота, хрома, меди, свинца, цинка, вольфрама, олова, тантала, ниобия, железа, марганца, угля и других минералов. Он может быть использован в различных операциях, таких как грубая очистка и подметание, и сортирует различные размеры частиц, таких как крупный песок (2-0,5 мм), мелкий песок (0,5-0,074 мм), рудный шлам (-0,074). Мы можем изготовить на заказ однослойные, многослойные и другие типы конструкций встряхивающих столов. Многослойное разделение по удельному весу также может точно производить различные продукты с различным качеством, такие как концентраты, субконцентраты и хвосты.

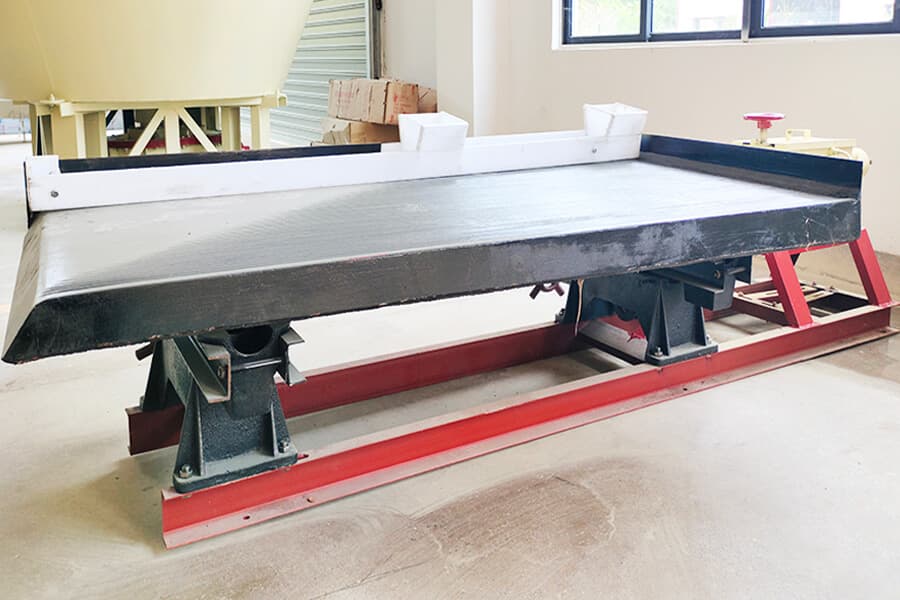

Базовая рама
Утолщенная и усиленная сталь большого швеллера более долговечна.
Поверхность кровати
После остановки работы встряхивающих столов поверхность станины необходимо промыть, чтобы предотвратить окисление примесей и образование накипи. На поверхность встряхивателя наносится износостойкое покрытие, которое отличается повышенной прочностью и износостойкостью.
Двигатель
Двигатель оснащен защитным кожухом для ремня, а пружина помещена в коробку. Структура компактна, а работа безопасна и надежна. Потребляемая мощность невелика, а мощность двигателя может составлять 0,55-1 кВт в зависимости от размера и производственной мощности.

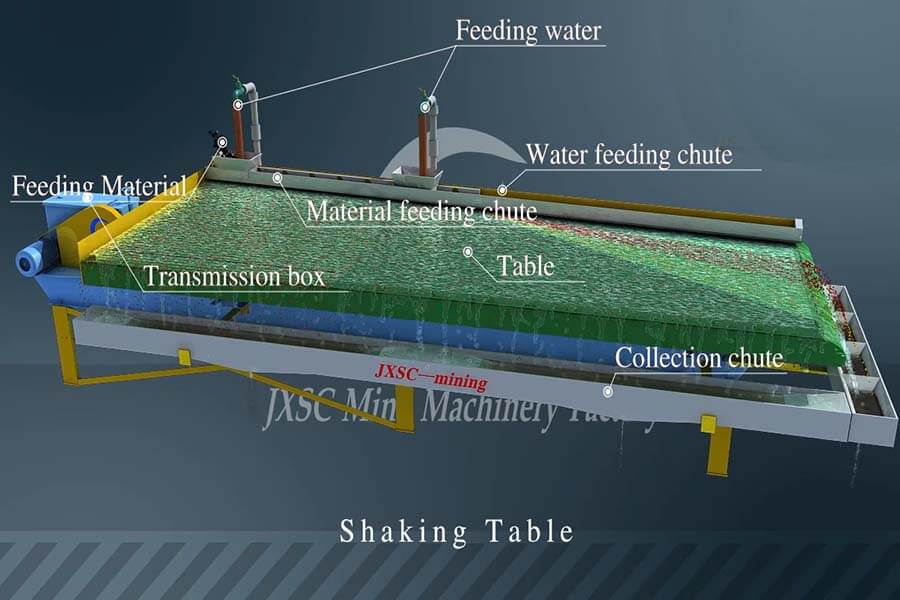

Желоб для подачи и воды
Деревянный ящик для распределения корма с бункером и длинный ящик для воды прикреплены к железной части палубы, что обеспечивает очень равномерное распределение корма и воды.
Движение головы
Чугунные столы для встряхивания содержат масляный резервуар для идеальной смазки разбрызгиванием. Эта функция защищает движущиеся части и минимизирует затраты на эксплуатацию и обслуживание.
Регулируемый наклон
Обычно, если минеральные частицы относительно крупные, поперечный уклон станины встряхивателя должен быть соответствующим образом увеличен. И наоборот, если минеральные частицы более мелкие, поперечный уклон поверхности станины должен быть уменьшен.
1. Имеет высокое соотношение богатой руды и высокую эффективность сортировки.
2. Широкий диапазон регулировки бокового уклона (0-10°), регулируемый ход, простота управления.
3. Он может поддерживать плавную работу и стабильную производительность при изменении бокового наклона и хода.
4. Концентрат и отвальные хвосты могут быть получены одним разделением.
5. Простая структура, отсутствие расхода химикатов, низкое энергопотребление, подходит для различных условий работы.
6. Диапазон размеров частиц сырья широк, и можно подготовить поверхности постели с различными характеристиками.
7. Готовая продукция может быть разделена разделительными досками в соответствии с потребностями, а затем получена отдельно, и могут быть получены различные материалы.

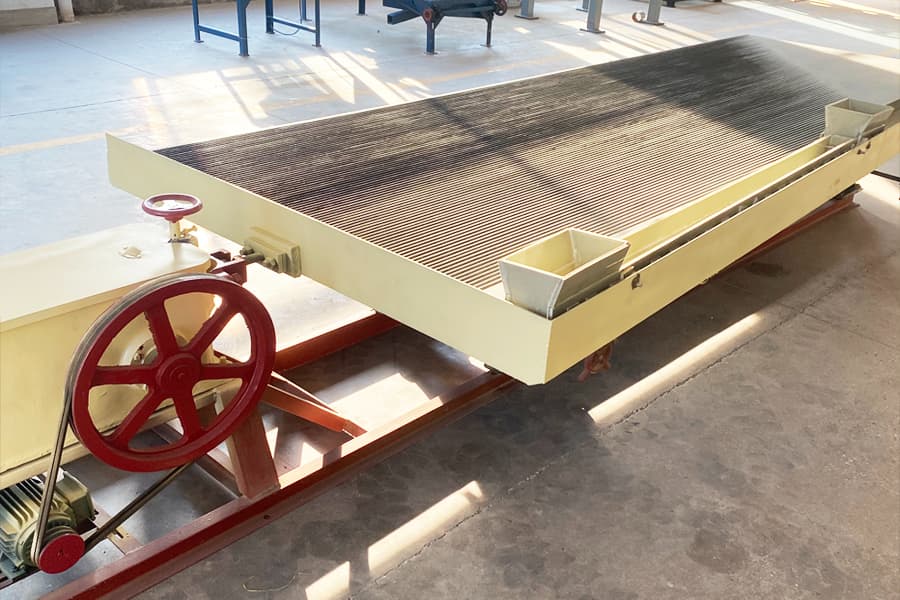

Продольное возвратно-поступательное движение поверхности стола встряхивающего стола осуществляется с помощью кривошипно-звенного передаточного механизма. Двигатель через ременную передачу приводит во вращение коленчатый вал, а кулиса, соответственно, перемещается вверх и вниз. Полосы станины или вырезанные канавки на станине продольны и почти перпендикулярны направлению потока воды, и в канавках образуются вихревые токи, когда вода течет горизонтально. Совместный эффект вихревых токов и сотрясения поверхности дна делает слой рудного песка рыхлым и слоистым. Руда ложится на дно веерообразно и выгружается вдоль края дна. Тяжелые минералы смещаются в сторону разгрузки концентрата, а легкие - в сторону хвостов.
| Тип палубы | Единица | Песок для курсов | Мелкий песок | Палуба со слизью | Доступны три вида палуб | |||
| Зона обогащения | m2 | 7.6 | 7.6 | 7.6 | 4.08 | 1.95 | 0.5 | |
| Размер палубы | Длина | мм | 4450 | 4450 | 4450 | 3000 | 2100 | 1100 |
| ширина передаточного конца | мм | 1855 | 1855 | |||||
| Ширина торца концентратора | мм | 1546 | 1546 | 1546 | 1100 | 850 | 430 | |
| Максимальный размер подачи | мм | 2 | 0.5 | 0.15 | 0.1-2 | 0.074-2 | 0.074-2 | |
| Количество кормлений | т/д | 30-60 | 10-20 | 15-25 | 0,4-1,5 т/ч | 0,3-0,8 т/ч | 0,05-0,2 т/ч | |
| Плотность кормления | % | 25-30 | 20-25 | 15-25 | 10-30 | |||
| Инсульт | мм | 16-22 | 11-16 | 8-16 | 6-30 | 12-28 | 9-17 | |
| Частота | f | 45-48 | 18-53 | 50-57 | 210-320 | 250-450 | 280-460 | |
| Добавление воды | т/д | 80-150 | 30-60 | 10-17 | 0,3-1,5 т/ч | 0,2-1 т/ч | 0,1-0,5 т/ч | |
| Поперечный уклон палубы | ° | 2° 30-4° 30 | 1° 30-3° 30 | 1° -2° | 0 -10° | 0 -8° | 0 -10° | |
| Продольный наклон палубы | ° | 1.4 | 0.92 | -- | -- | -- | -- | |
| Форма поперечного сечения палубы | прямоугольный | зуб пилы | треугольник | Доступны прямоугольник, зуб, треугольник | ||||
| Мощность двигателя | KW | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
Золотая руда, хромовая руда, оловянная руда, колтановая руда, вольфрамовая руда, свинцово-цинковая медная руда, кварцевый песок и т.д.
(1) Для обычного типа встряхивающего стола: Полный комплект, включая загрузочный желоб, стол, канальную раму, коробку передач, электродвигатель.
(2) Для модернизированного типа встряхивающего стола: Полный комплект, включая загрузочный желоб, желоб для сбора, стол, большую раму, коробку передач, электродвигатель, стальную опору, защитный кожух для шкива.
В зависимости от размера загружаемого материала:
(1) Если размер подаваемого материала составляет 0,5-2 мм, выберите 88 канавок;
(2) Если размер подачи составляет 0,074-0,5 мм, выберите 120 канавок; если размер подачи менее 0,074 мм, выберите 138 канавок.
Ход - это расстояние между передней и задней частями стола. Встряхивающий стол 6S имеет 3 типа деки, это дека для крупного песка, дека для мелкого песка и дека для шлама.
(1) Для грубой деки ход составляет 16-22 мм;
(2) Для палубы с мелким песком ход составляет 11-16 мм;
(3) Для грубой деки ход составляет 8-16 мм.
Да, мы можем предоставить полный комплект запасных частей для встряхивающего стола в соответствии с запросом клиента.
Да, мы можем предоставить видео по установке и руководство по эксплуатации после заказа.
Отрегулируйте угол наклона, установив 2 маховика на опорной раме.
Точный расход воды для встряхивающего стола зависит от размера загружаемого материала и плотности суспензии. Если вы подаете сухой материал, вам необходимо подавать больше воды, общее потребление воды составляет около 3-4,5TPH. При подаче влажного материала требуется меньше воды, около 1-2 TPH.
Мы предлагаем лучшие в отрасли решения по переработке рудников. Мы разрабатываем нашу продукцию с учетом ее производительности и эффективности, проверенной годами и признанной многими странами. Давайте начнем.
