Depuis 1985, nous sommes devenus la société la plus spécialisée dans les équipements de traitement des minerais.
Notre concentrateur à jig est un équipement de séparation par gravité à faible consommation d'énergie qui a été développé et amélioré. Il utilise l'eau comme milieu d'enrichissement et trie en fonction de la différence de gravité spécifique entre les minéraux utiles et la gangue. Fabriqué par des ingénieurs professionnels, sa capacité de traitement et son champ d'application sont vastes. Les concentrateurs à jig JXSC peuvent être personnalisés et ont un bon effet d'enrichissement, ce qui leur a valu les éloges unanimes de nombreux clients.
Le concentrateur Jig est l'un des équipements de séparation par gravité idéaux pour l'enrichissement des minéraux à gros grains. Il est principalement utilisé dans le processus de séparation par gravité de l'or, du tungstène, de l'étain, du diamant, du minerai de tantale-niobium, du minerai de chrome, du minerai de manganèse, de l'ilménite, du minerai de titane, de la barytine, du minerai de fluorine et d'autres concentrateurs de minerais. Il peut être utilisé non seulement pour les matériaux à grains fins, mais aussi pour les matériaux grossiers. Il est possible d'obtenir un certain produit final en une seule opération de triage, ce qui explique sa large utilisation dans la production. Les concentrateurs à jig JXSC peuvent être personnalisés, mobiles ou équipés d'autres équipements pour former une petite usine de traitement du minerai. Il s'adapte parfaitement à une large gamme de matériaux sélectionnés, a un bon effet de séparation, économise l'eau et l'électricité et appartient à une nouvelle génération d'équipements d'enrichissement pour la protection de l'environnement des mines.
Méthode de déchargement du minerai
Il peut être divisé en décharge de minerai sur le tamis et en décharge simultanée de minerai sous le tamis.
Gisement minéral
Le tamis est recouvert d'une couche de dépôts minéraux. En général, le minerai de fer d'une teneur en fer de 50% est utilisé comme dépôt, et l'épaisseur de la chaussée est de 10 à 15 cm. Choisissez des concentrés à grains fins et placez des dépôts plus épais. Si vous choisissez des particules grossières, le dépôt de minerai peut être plus fin.
Configuration de l'écran
Le tamis du concentrateur à jigs frotte contre le gisement de minerai, et le choix du tamis doit être basé sur la taille des particules du concentré. Au-delà de 3-5 mm, il peut être équipé d'un tamis tissé en acier au manganèse. En dessous de 3 mm, il est équipé d'un filet à fentes, avec des fentes en acier inoxydable et en acier inoxydable.
Méthode de transfert
La courbe de fluctuation du débit d'eau générée en fonctionnement normal prend la forme d'une onde en dents de scie. Le mécanisme de came est utilisé pour l'entraînement, et la courbe de pulsation en dents de scie générée rend le flux d'eau ascendant du jigging uniforme et le flux d'eau descendant rapide. Il améliore efficacement le taux de récupération des minéraux utiles à grain fin et a un excellent effet d'enrichissement sur les matériaux à grain fin.
Pièces mobiles
Toutes les pièces mobiles sont lubrifiées par une alimentation automatique en huile hydraulique, ce qui garantit la durée de vie et la fiabilité des pièces.
1. Faible encombrement, grande capacité de traitement et taux élevé de récupération des métaux lourds particulaires.
2. La gamme de taille des particules des minéraux entrant est large, et les minéraux de taille 0-30 mm peuvent être sélectionnés sans classification, ce qui répond aux exigences d'une grande capacité de traitement.
3. Il peut alimenter le minerai sec, avec une faible consommation d'eau, formant une ligne de production respectueuse de l'environnement, qui peut s'adapter à divers environnements de travail dans les zones arides.
4. Déchargement simultané des matériaux vers le haut et vers le bas, travail continu, performances stables.
5. L'utilisation de matériaux résistants à l'usure confère à l'équipement une longue durée de vie.
6. En fonction des conditions du site, les temps de course et les courses peuvent être ajustés dans la fourchette.
7. Structure simple, fonctionnement et entretien faciles, faible taux de défaillance.

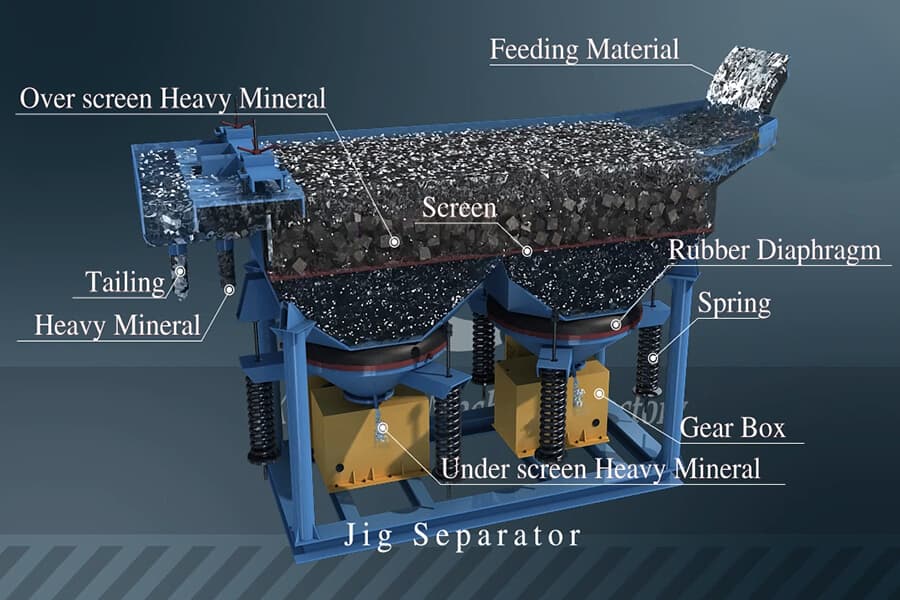

Le principe de fonctionnement du concentrateur à jig est basé sur le processus de séparation par gravité, utilisant la différence de gravité spécifique entre le minerai et la gangue pour la séparation. Les matières premières minérales de poids différents ont des vitesses de sédimentation différentes dans le flux d'eau alternatif vertical, et les minéraux ayant une gravité spécifique plus élevée ont des vitesses de sédimentation plus rapides et occupent la partie inférieure du réservoir de séparation du concentrateur à jig. Les minéraux ayant un poids spécifique plus faible sédimentent lentement et occupent la partie supérieure du réservoir de tri. Les minéraux ayant des poids légers et lourds différents sont déchargés séparément à travers des plaques de déversement spéciales, et l'effet de la séparation en fonction de la gravité spécifique est réalisé.
| Modèle | Surface du gabarit (M2) | Course (R/Min) | Taille d'alimentation (mm) | Eau d'embrayage ( T/H) | Pression Eau (kg/cm2) | Capacité ;(T/H) | Puissance ;(KW) | Dimensions totales (mm) | Poids (T) |
| JT0.57-1 | 0.57 | 60-160 | <6 | 1-2 | ≥0.3 | 1-2.5 | 1.5 | 1560x820x1550 | 0.612 |
| JT1-1 | 1.04 | 60-160 | <10 | 2-3 | ≥0.3 | 4-10 | 2.2 | 1322x1190x1915 | 0.9 |
| JT2-2 | 2.28 | 60-160 | <10 | 2-4 | ≥0.3 | 8-15 | 3 | 3225x1550x2150 | 1.637 |
| JT4-2 | 4 | 50-125 | <10 | 4-8 | ≥0.1 | 8-16 | 7.5 | 4240x1990x2750 | 4.6 |
| JT4-2A | 4 | 50-125 | <10 | 4-8 | ≥0.1 | 8-16 | 8 | 4240x1990x2750 | 4.6 |
| JT5-2 | 4.86 | 80-120 | <10 | 4-10 | ≥0.1 | 10-20 | 7.5 | 3940x2006x2580 | 4.6 |
La taille d'alimentation du concentrateur à jig est de 0 à 25 mm, pour les +25 mm, il faut cribler et concasser, et si les matières premières contiennent beaucoup d'argile collante, il faut d'abord les laver.
La capacité de la centrifugeuse peut aller de 1 à 40 tonnes par heure et par ensemble.
Le concentrateur à jig est normalement utilisé pour séparer le minerai d'or, de métaux du groupe PGM, de diamants, de pierres précieuses et d'autres minéraux.
Les matériaux sont normalement acheminés par une pompe à boue ou un convoyeur à bande vers le concentrateur à jig, la capacité de la pompe à boue étant trois fois supérieure à celle du concentrateur à jig.
Le concentrateur à jig a besoin d'une pompe à eau uniquement pour l'eau de lavage à contre-courant. La densité d'alimentation est de 0-50%, l'eau d'alimentation pour le concentrateur à jig est 1 à 2 fois supérieure à la capacité.
Le concentrateur à jig sépare les minéraux lourds en se basant sur la grande différence de densité entre les minéraux lourds et le sable de rebut, l'eau circule à grande vitesse dans le concentrateur à jig, les éléments légers sont éliminés par l'eau de lavage à contre-courant des résidus, les minéraux lourds sont évacués par la goulotte de concentration.
Un type de décharge sous l'écran, lorsque le concentrateur à jig est plein de concentré, devra être nettoyé manuellement ; un type de décharge vers le haut de l'écran, le concentré peut être déchargé automatiquement.
Le concentrateur à jig est expédié dans son intégralité, il suffit d'effectuer les travaux de fondation civile sur le site de la mine, le plan de fondation est proposé, l'installation est facile.
Le délai de production est d'environ 15-20 jours, la tension est de 380v, trois phases, 50hz. Si la tension est personnalisée, le temps de production sera de 25 à 30 jours. La garantie est de 12 mois.
